無組織排放篇
無組織排放管控治解決方案由九九智能環保自主研發的智能監測設備、智能治理設備、智能云平臺組合而成，采用云計算+邊緣計算+設備終端結構根據工業企業粉塵排放規律和各項除塵技術特點，融合了檢測傳感、機器智能識別、云計算、通信物聯以及大數據分析等多項前沿科技對工業企業無組織粉塵排放的網格化監測、智能化控制、精準化治理形成了一套簡單易操作、空氣治理效果以數據參考的整體解決方案，可廣泛應用于鋼鐵、焦化、電力、建材、礦山、散貨碼頭、建筑、垃圾消納場等行業的無組織排放智能管控和治理。
專業化設計、精益化實施、集成化運行、精細化測算、清潔化生產
整體解決方案由三部分組成
網格化監"測" GRIDING MONITORING
基于機器視覺的揚塵與引起揚塵行為的監測與定位技術，構建揚塵三維立體網格化揚塵監測系統。

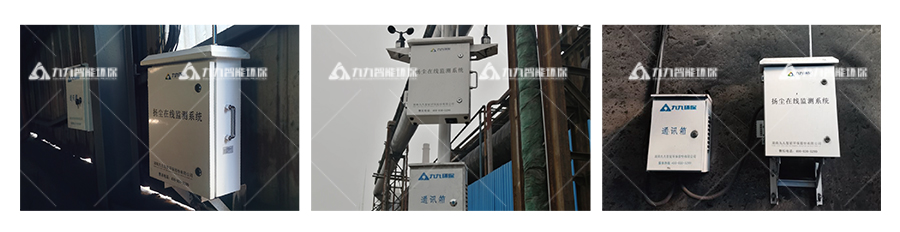

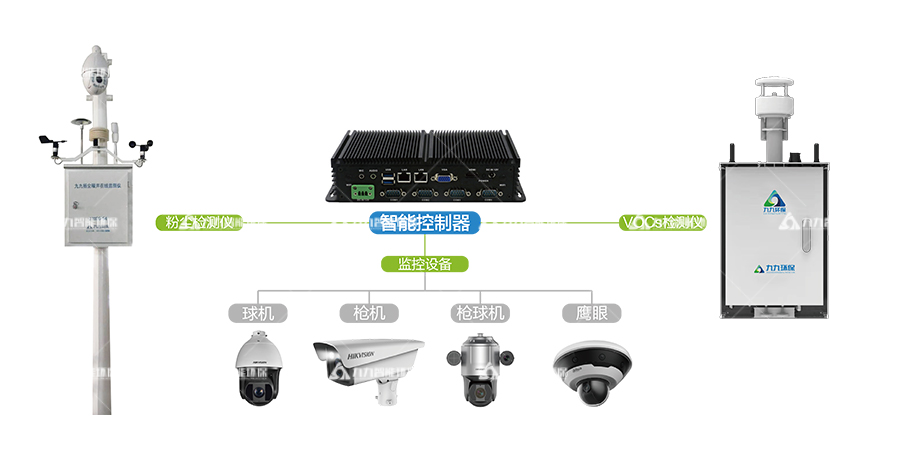

基于多傳感器集成與融合的無組織排放粉塵在線傳感監測與數據傳送技術，構建無組織排放微型監測站。
智能化"控"制 INTELLIGENT CONTROL
無組織排放管、控、治智能云平臺：

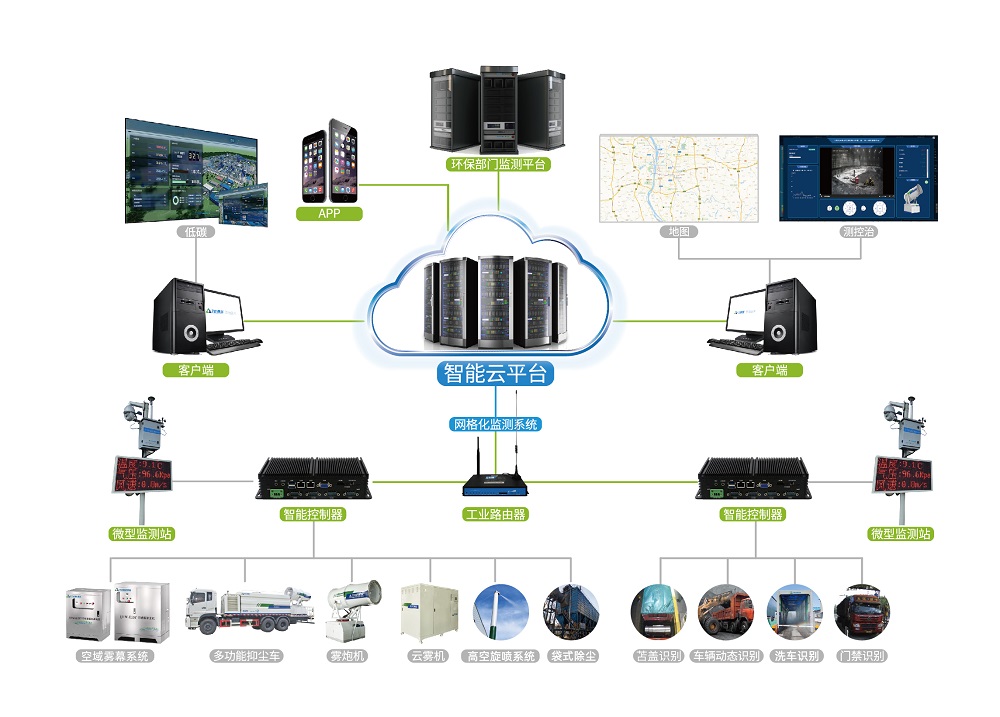

無組織排放管控治一體化云平臺由能源綜合管理中心九九智能環保揚塵綜合治理智能平臺、數據(監控、工藝、設備運行)采集模塊等部分組成，融合了檢測傳感、機器視覺、自動控制、通信物聯、人工智能、大數據、云計算、系統集成等多項前沿科技。
|
1、依據環境熱力參數快速找到污染源
廠區三維地圖監測點位可根據監測設備實時監測的空氣質量等級切換顏色，直觀呈現廠區環境參數熱力分布，從而快速找到污染源。
|
||
|
|
|
|
|
2、污染監測預警 環境參數超標時進行短信推送，可根據實際需要設定短信接收人、推 送間隔時段及免打擾時段。推送間隔期間和免打擾時段平臺預警不會停止，直到環境參數正常為止，方便用戶查詢超標信息。 |
|
 |
|
|
|
|
|
3、設備智能管理 平臺可遠程控制現場治理設備，同時監測設備可關聯治理設備自動啟停,也可設定工作計劃控制治理設備啟停。 |
|
 |
|
|
|
|
|

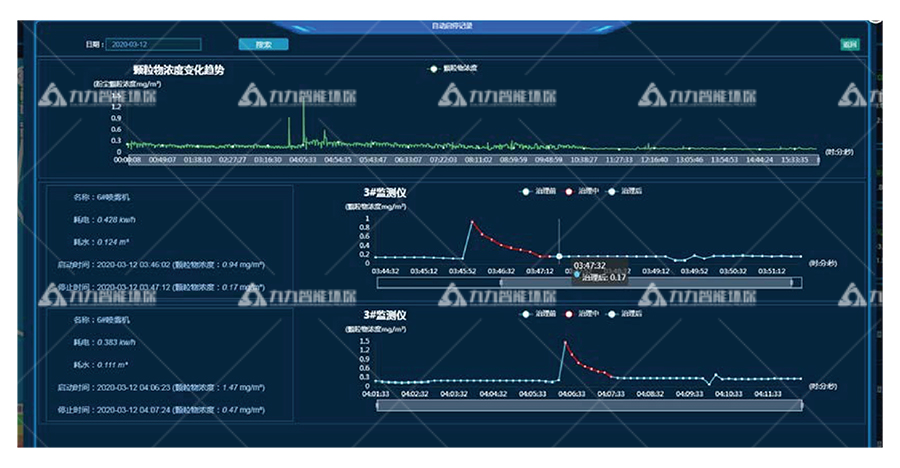

4、治理前后參數對比 平臺可統計治理能耗，分析治理設備運行前、中、后的粉塵變化趨勢，對比治理前和治理后的顆粒物濃度值。 |
|
 |
|
|
|
|
|

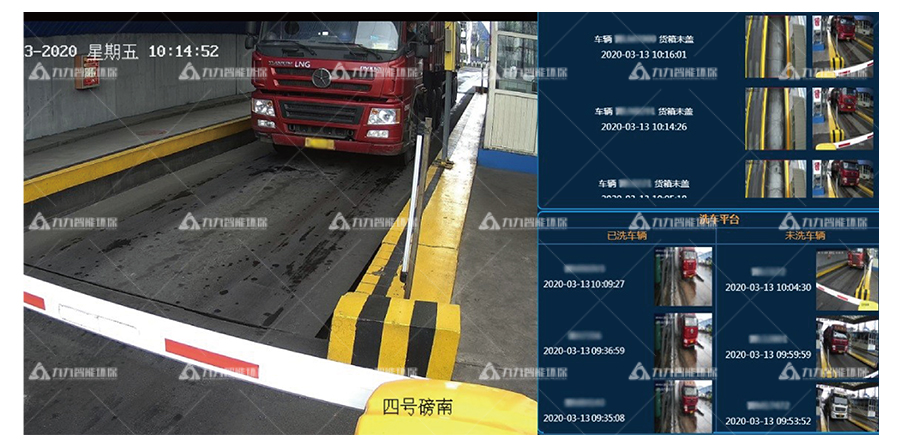

5、抓取車輛是否苫蓋、清洗、車牌遮擋等違規行為 攝像頭實時監控車輛匯集處，通過邊緣計算，卷積神經網絡、OpenCV等技術分析通過車輛是否苫蓋、清洗車牌遮擋等違規行為，違規車輛、違規畫面及所有車輛的洗車記靈可及時通過平臺呈現。 |
|
 |
|
|
|
|
|

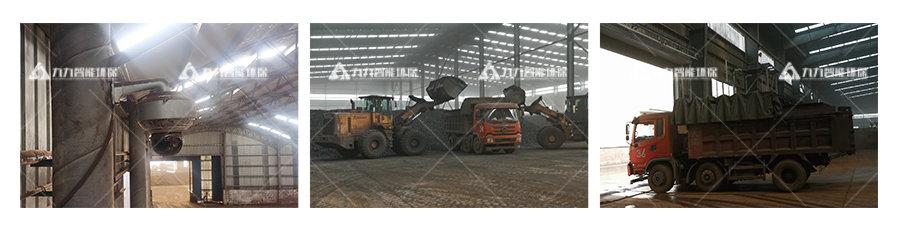

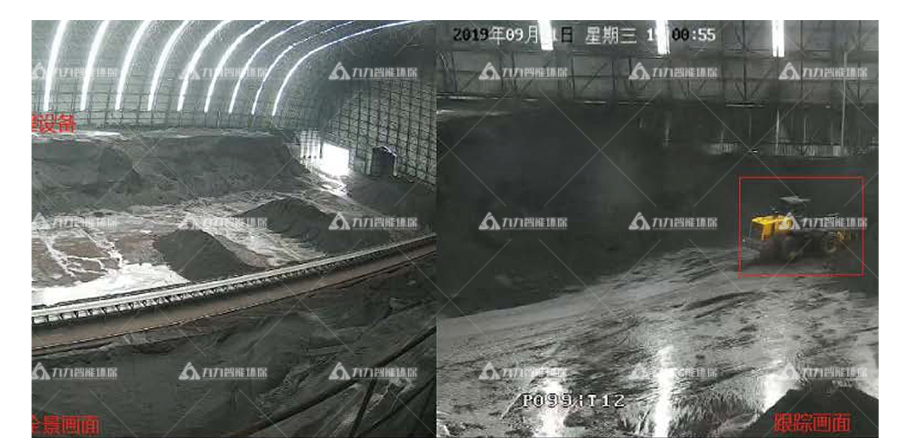

6、通過機器視覺定位追蹤作業車輛 基于機器視覺技術，煤棚內可實現車輛定位追蹤以及粉塵監測。通過槍球一體機以及移動偵測、區域入侵檢測技術來定位煤棚內作業車輛，同時將位置信息上報至平臺，判斷車輛是否正在作業。平臺可根據判斷結果自動下發指令控制霧炮聯動噴灑實施定向治理。 |
|
 |
|
|
|
|
|

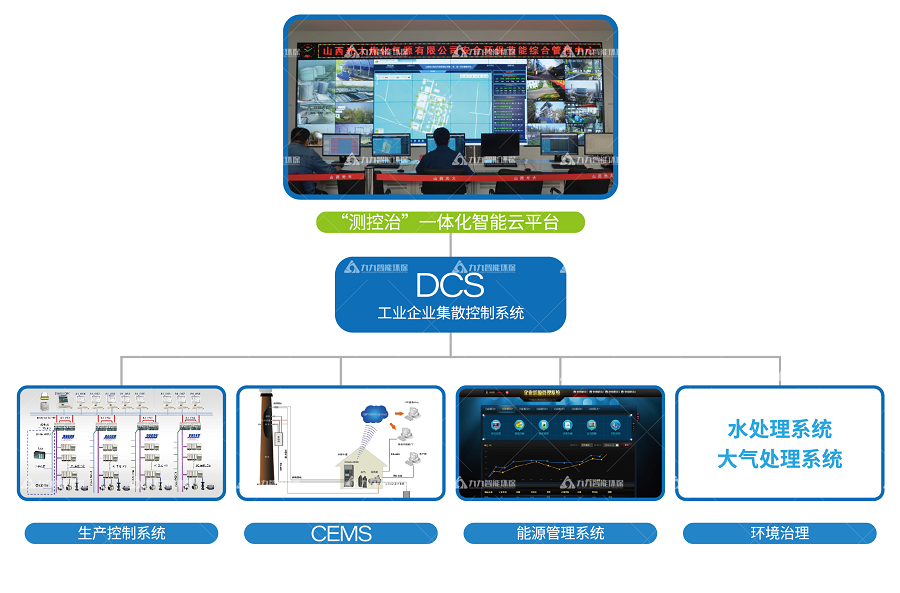

7、平臺可集成兼容DCS系統(工業企業集散控制系統） 九九智能環?！皽y控治”一體化平臺以極強的專業性、兼容性和可擴展性,與DCS完美結合。以一平臺多功能,一平臺多視角為原則，形成“測控治”一體化平臺-DCS-CEMS/生產控制系統之間的無縫鏈接。所有相關數據均可在平臺上得到完美展示。 |
||
智能云平臺豐富實用的功能
|
子系統 |
功能 | 描述 |
|
| 統計與展示功能 |
污染排放清單顯示 |
顯示廠區無組織排放清單。 |
|
|
污染點數據顯示、排名 |
顯示管理廠區無組織排放污染點以及當前各個區城監測設備實時環境數據排名。 |
|
|
|
污染空間分布熱力分析顯示 |
直觀呈現廠區環境參數熱力分布。 |
|
|
|
3D平面地圖呈現 |
呈現廠區3D地形圖。 |
|
|
|
所有除塵設備基礎信息與狀態參數記錄 |
對場內所有設備信息進行管理,顯示設備歷史數據、在線狀態。 |
|
|
|
環境參數 |
展示監測設備買集的環境參數。 |
|
|
|
違規畫面抓取呈現 |
抓拍車輛違規行為畫面,及時通過平臺呈現。 |
|
|
|
電力、水消耗與污染比 |
顯示設備能耗信息。 |
|
|
|
省控點測量值與平臺數據對比分析 |
省控點環境參數以及廠區數據對比。 |
|
|
|
粉塵治理效果顯現 |
除塵設備聯動治理前、中、后的環境指標情況呈現。 |
|
|
|
監測預警 |
環境超標發送短信、app推送通知相關責任人。 |
|
|
|
分析與學習功能 |
機器學習分析污染源和除塵設施的關系 |
分析除塵設備治理前中后環境指標情況以及能耗對照。 |
|
|
污染趨勢預警 |
分析監測設備7天24小時曲線預知可能超標的時段。 |
|
|
|
車輛違規行為分析 |
車輛匯集處抓拍車輛,分析車輛是否有蓋、車身是否清洗,識別違規車輛車牌。 |
|
|
|
溯源分析 |
抓拍污染超標畫面,分析污染廈因。 |
|
|
|
機器視覺 |
通過視覺分析定位到污染源，獲取污染源位置信息上報至平臺。 |
|
|
|
動態污染識別 |
獲取實時環境參數，攝像頭抓拍指標超標畫面,分析污染產生源頭。 |
|
|
|
PM10變化趨勢 |
監測設備監測的環境參數變化趨勢。 歷史數據查詢對比分析 監測設備歷史環境參數對比分析。 |
|
|
|
歷史數據查詢對比分析 |
監測設備歷史環境參數對比分析。 |
|
|
| 管理與系統治理功能 |
管理平臺所有設備、數據信息 |
對平臺使用的設備、采集和分析的數據進行管理。 |
|
|
遠程控制 |
手動遠程操控治理設備和具有旋轉功能的攝像頭。 |
|
|
|
抑塵設備與監測設備自動關聯 |
監測設備關聯治理設備自動啟停治理 |
|
|
|
抑塵設備與機器視覺聯動 |
通過機器視覺跟蹤車輛，智能聯動指定設備進行治理 |
|
|
|
抑塵設備與工作計劃聯動 |
設定治理設備工作時間及周期控制設備運營 |
|
|
|
告警配置 |
根據需求動態配置告警條件。 |
|
|
|
廠區環保優化調度(車、人、污染、路) |
環境指標達到設定闞值，及時調度相關人員進行治理。 |
|
|
|
在污染恒定控制基礎上優化能耗,無化人操作 |
平臺及時控制設備啟停,優化能耗。 |
|
精準化"治"理 PRECISION CONTROL

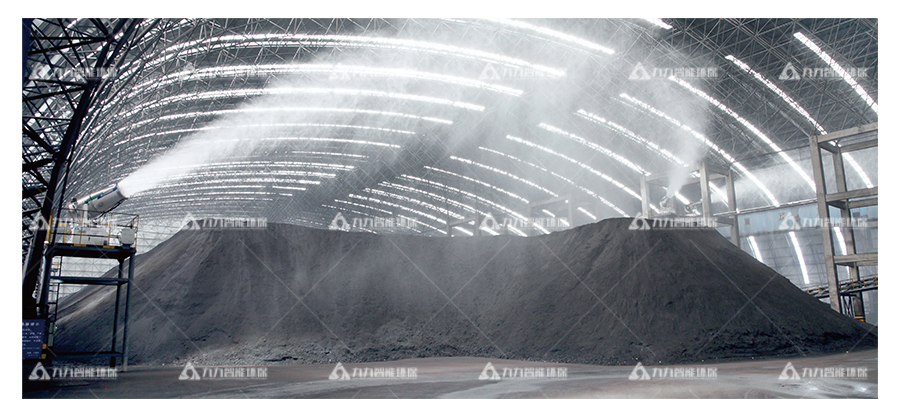

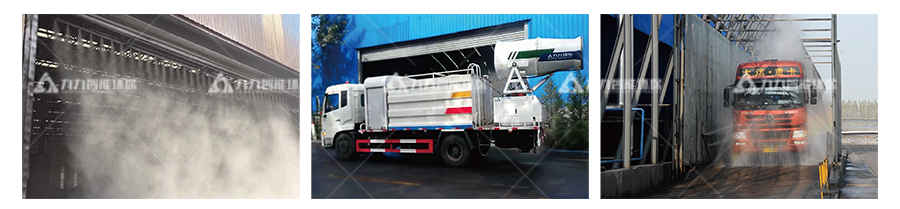

智能治理設備在收到平臺下達的實時指令后，隨即啟動精準治理，從而與粉塵傳感監測系統、微型工控系統、智能云平臺形成“測控治”閉環。
